29 जनवरी को, सैन फ्रांसिस्को में आयोजित फोटोनिक्स वेस्ट 2024 सम्मेलन में, डोगेन ने 915nm उच्च-शक्ति और उच्च दक्षता वाले सेमीकंडक्टर लेजर में नवीनतम प्रगति जारी की, जिसमें पहली बार 110W पावर आउटपुट के साथ एकल-ट्यूब डिवाइस का एहसास हुआ।
तेजी से बढ़ते औद्योगिक प्रसंस्करण बाजार के साथ, सेमीकंडक्टर लेजर चिप्स की शक्ति, दक्षता और चमक को नई चुनौतियों का सामना करना पड़ रहा है, और लेजर चिप प्रदर्शन के किसी भी पहलू में सुधार लेजर अनुप्रयोगों को बढ़ावा देने में एक बड़ी भूमिका निभाएगा। डुर्गन कई वर्षों से लेजर चिप्स के क्षेत्र में हैं, और उन्होंने चिप्स की कई श्रृंखलाओं का विकास और बड़े पैमाने पर उत्पादन किया है, जो उद्योग में अग्रणी स्थान पर हैं। बुनियादी भौतिकी, सामग्री विज्ञान, चिप डिजाइन और डिवाइस तैयारी प्रक्रिया पर गहन शोध के माध्यम से, दीवान कोर ने चिप की आंतरिक क्वांटम दक्षता, इंट्रा-कैविटी ऑप्टिकल हानि और कैविटी सतह की उच्च लोडिंग क्षमता को अनुकूलित किया है, और सफलतापूर्वक एक महत्वपूर्ण वृद्धि हासिल की है। आउटपुट पावर और इलेक्ट्रो-ऑप्टिकल रूपांतरण दक्षता में।
अत्यधिक उच्च इलेक्ट्रो-ऑप्टिकल रूपांतरण दक्षता के साथ नव विकसित 915nm 500um चौड़ाई वाली सिंगल-ट्यूब डबल-जंक्शन लेजर चिप ने कमरे के तापमान पर 110W की उच्च आउटपुट पावर और 55A निरंतर काम करने की स्थिति हासिल की है, जो उद्योग में अग्रणी स्तर है।

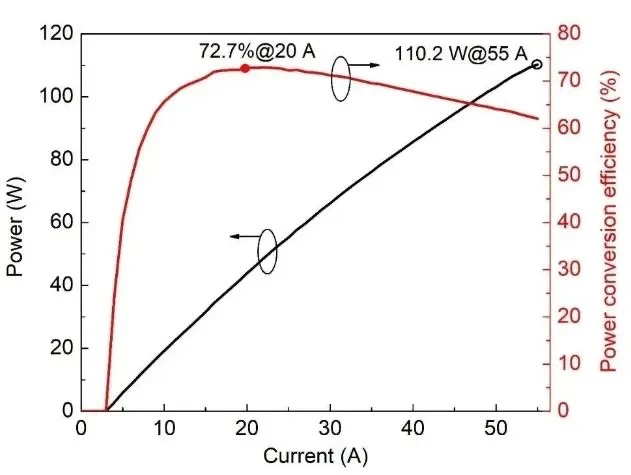

चित्र 1 9xxnm डुअल-जंक्शन सेमीकंडक्टर लेजर चिप (सीडब्ल्यू) का विशेषता वक्र
डबल-जंक्शन लेजर चिप की तकनीकी सफलता बड़े पैमाने पर उत्पादित सिंगल-जंक्शन 9xx एनएम चिप तकनीक के आधार पर बनाई गई है, और अब उद्योग की लोकप्रिय 915nm 320um बार-चौड़ाई वाली सिंगल-ट्यूब लेजर चिप विश्वसनीय रूप से कमरे के तापमान के तहत लगातार 45W बिजली का उत्पादन करती है। 65% से अधिक की इलेक्ट्रो-ऑप्टिकल रूपांतरण दक्षता के साथ परिचालन की स्थिति; 500um बार-चौड़ाई सिंगल-जंक्शन चिप आउटपुट पावर निरंतर परिचालन स्थितियों के तहत 74W तक पहुंच जाती है।
चित्र 2 9xxnm सिंगल-जंक्शन सेमीकंडक्टर लेजर चिप विशेषता वक्र (सीडब्ल्यू)
उच्च शक्ति और उच्च दक्षता वाले नए उत्पादों की इस श्रृंखला की सफलता अग्रणी प्रौद्योगिकी और निरंतर प्रगति में डुगन की दृढ़ता की उद्यम भावना को पूरी तरह से प्रदर्शित करती है, और डुगन मुख्य ऑप्टोइलेक्ट्रॉनिक क्षेत्र पर ध्यान केंद्रित करना जारी रखेगा, अपने उत्पादों के प्रदर्शन और विश्वसनीयता में सुधार करेगा। , और ग्राहकों को बेहतर गुणवत्ता वाले उत्पाद उपलब्ध कराना जारी रखेंगे।
हाई-एंड लेजर चिप डिजाइन और विनिर्माण की मुख्य प्रतिस्पर्धात्मकता के साथ, ऑप्टोइलेक्ट्रॉनिक उद्योग श्रृंखला के अपस्ट्रीम पर ध्यान केंद्रित करते हुए, डुगन के पास इंजीनियरिंग और विनिर्माण क्षमताओं का एक पूरा सेट है, जो कंपाउंड सेमीकंडक्टर लेजर चिप डिजाइन, एपिटैक्सियल विकास, डिवाइस प्रक्रिया, चिप पैकेजिंग को कवर करता है। परीक्षण और लक्षण वर्णन, विश्वसनीयता सत्यापन, और कार्यात्मक मॉड्यूल, और उच्च-प्रदर्शन, उच्च-शक्ति और उच्च-विश्वसनीय ऑप्टोइलेक्ट्रॉनिक चिप्स और उपकरणों के डिजाइन, अनुसंधान और विकास और विनिर्माण पर केंद्रित है, जो व्यापक रूप से औद्योगिक प्रसंस्करण और विनिर्माण में उपयोग किए जाते हैं। . उच्च-प्रदर्शन, उच्च-शक्ति, उच्च-विश्वसनीयता ऑप्टोइलेक्ट्रॉनिक चिप्स और उपकरणों के डिजाइन, अनुसंधान एवं विकास और विनिर्माण पर ध्यान केंद्रित करते हुए, हमारे उत्पादों का व्यापक रूप से औद्योगिक प्रसंस्करण, बुद्धिमान धारणा, ऑप्टिकल संचार, चिकित्सा सौंदर्य और वैज्ञानिक अनुसंधान आदि के क्षेत्र में उपयोग किया जाता है। हम एक उत्पाद अनुसंधान और विकास केंद्र और अंतरराष्ट्रीय उद्योग स्थिति वाले निर्माता के निर्माण के लिए प्रतिबद्ध हैं।
